هندسهٔ انتقال قدرت

منشأ لرزش را
پیدا کنید.

اگر قایق شما می‌لرزد، انتقال قدرت شما با خودش درگیر است. ما تعویض بلبرینگ استرات را با هم‌ترازی دقیق در آب ترکیب می‌کنیم تا انتقال قدرت اینبرد شما دوباره هم‌خط شود.

بلبرینگ «Cutless»

این آستین برنجی با پوشش لاستیکی که در استرات زیر قایق قرار دارد شافت پروانه را نگه می‌دارد. وقتی فرسوده شود، شافت لق می‌خورد و غرش یا لرزش عمیقی ایجاد می‌کند که کف قایق را می‌لرزاند.

تلورانس 0.003 اینچ

کوپلینگ موتور را با کوپلینگ شافت در محدودهٔ سه هزارم اینچ هم‌تراز می‌کنیم. این از یک ورق کاغذ هم نازک‌تر است. این دقت به محافظت از آب‌بندها و بلبرینگ‌های گیربکس کمک می‌کند.

منطق «در آب»

قایق‌ها روی خشکی خم می‌شوند. هم‌تراز کردن موتور وقتی قایق روی تریلر است نتیجهٔ اشتباه می‌دهد. ما هم‌ترازی نهایی را دست‌کم ۲۴ ساعت پس از آب‌اندازی انجام می‌دهیم، وقتی بدنه در آب جا افتاده است.

روش دقیق.

فرایندی چندمرحله‌ای برای هندسهٔ درست.

بیرون کشیدن و تعویض

وقتی قایق از آب بیرون است، پروانه را باز می‌کنیم و با بلبرینگ‌کش، بلبرینگ Cutless فرسوده را در استرات عوض می‌کنیم.

آب‌اندازی و جا افتادن

قایق آب‌اندازی می‌شود و دست‌کم ۲۴ ساعت در آب می‌ماند. این کار اجازه می‌دهد بدنهٔ فایبرگلاس به شکل طبیعی خود برگردد.

اندازه‌گیری فاصله

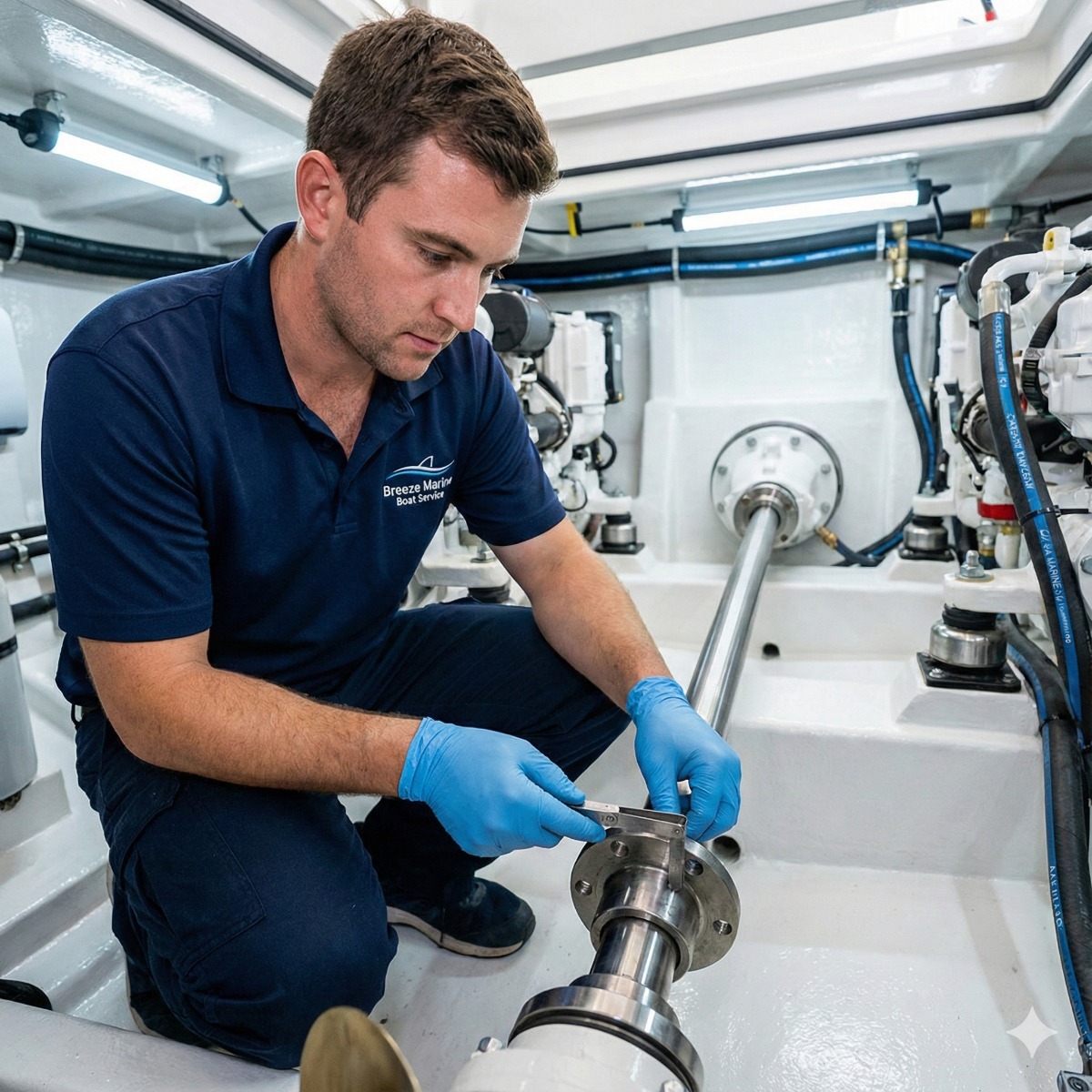

کوپلینگ شافت را جدا می‌کنیم و با فیلر گیج فاصله را در بالا، پایین و کناره‌ها اندازه می‌گیریم (هم‌ترازی سطحی).

تنظیم پایه‌ها

پایه‌های موتور را بالا، پایین یا به پهلو تنظیم می‌کنیم تا فاصلهٔ کوپلینگ در همهٔ جهات کمتر از 0.003 اینچ شود.

ناوبری روان

از گیربکس و آب‌بند شافت خود محافظت کنید.

مقایسهٔ بلبرینگ Cutless فرسوده با نمونهٔ نو

بازرسی استرات شافت پروانه روی قایق بیرون‌کشیده‌شده

مواد و تلورانس‌ها.

ما از دستورالعمل‌های ABYC P-6 پیروی می‌کنیم.

بلبرینگ‌ها Duramax Marine (نیتریل)

تلورانس حداکثر 0.001 اینچ به‌ازای هر اینچ فلنج

بررسی فاصله هم‌ترازی سطحی و قطری

پرسش‌های رایج

بلبرینگ‌ها چه مدت دوام می‌آورند؟

در آب تمیز، بلبرینگ Cutless می‌تواند 500-1000 ساعت دوام بیاورد. در آب شنی (مثل گیر کردن روی ماسه) ممکن است در چند دقیقه از بین برود. اگر شافت «لقی» دارد، وقتش رسیده است.

چرا می‌لرزد؟

لرزش اینبرد معمولاً به این علت‌هاست: ۱) پروانهٔ خم‌شده، ۲) بلبرینگ Cutless فرسوده، یا ۳) ناهم‌ترازی موتور. ما هر سه را بررسی می‌کنیم تا علت اصلی را پیدا کنیم.

لرزش را رفع کنید.

نرمی سفر خود را برگردانید.

هم‌ترازی من را بررسی کنید

نشانه‌های فرسودگی بلبرینگ شافت پروانه

بلبرینگ Cutless همان بلبرینگ شافت پروانه است که در استرات زیر قایق شما قرار دارد. این یک آستین برنجی با پوشش لاستیکی است و با فرسایش آن، شافت شروع به لق خوردن می‌کند که به‌صورت غرش یا لرزش عمیق از کف قایق در سرعت کروز حس می‌شود. گیر کردن روی ماسه می‌تواند آن را سریع خراب کند، در حالی که در آب تمیز می‌تواند صدها ساعت دوام بیاورد.

اگر به بلبرینگ فرسوده مشکوک هستید، یادداشت کنید لرزش چه موقع شروع می‌شود و آیا اخیراً قایق به کف دریا خورده است. تعویض بلبرینگ Cutless با قایق بیرون‌کشیده‌شده انجام می‌شود: پروانه را باز می‌کنیم و بلبرینگ جدید را پرس می‌کنیم. پس از آب‌اندازی، بدنه دست‌کم ۲۴ ساعت جا می‌افتد و بعد هم‌ترازی نهایی انجام می‌شود که بازدیدی دوم با هزینهٔ رفت‌وآمد جداگانه است؛ کارگاه قایق‌سازی هزینهٔ بیرون کشیدن و آب‌اندازی را جداگانه می‌گیرد و همهٔ این‌ها در برآورد کتبی شما فهرست می‌شود. پروانه و هم‌ترازی موتور را هم بررسی می‌کنیم، چون پروانهٔ خم‌شده یا ناهم‌ترازی می‌تواند لرزش مشابهی ایجاد کند.
